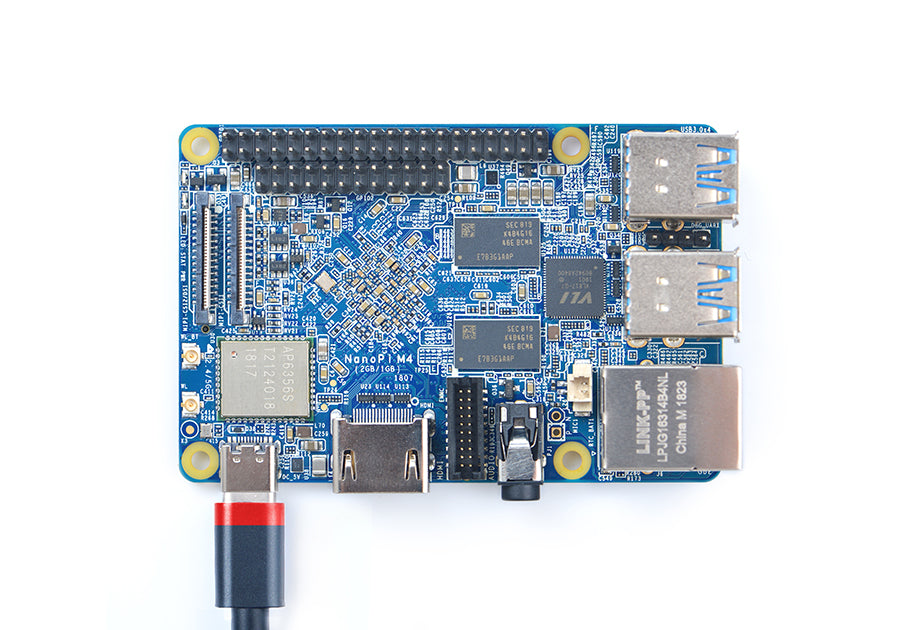

FriendlyElec NanoPi M4 – RK3399 Mini SBC Geliştirme Kartı

FriendlyElec

FriendlyElec NanoPi M4 – RK3399 Mini SBC Geliştirme Kartı

5,280.00TL +KDV

FriendlyElec resmi teknik dokümantasyonuna dayalı ürün özeti

NanoPi-M4'ünüzü kullanmaya başlamadan önce aşağıdaki öğeleri hazırlayın.

Ürün kodu: NanoPi M4

Paket içeriği
  • NanoPi-M4
  • Type-C kablo
  • TF Kart: Class 10 veya üstü, minimum 8GB SDHC
  • USB'den seri adaptör (isteğe bağlı, hata ayıklama veya PC ana bilgisayarından erişim için)
  • 5V/3A Güç adaptörü
  • HDMI monitör veya LCD
  • USB klavye, fare ve mümkünse bir USB hub (veya TTL'den seri karta)
  • Ubuntu 18.04 64-bit sistemine sahip bir ana bilgisayar
  • sd: Tüm işletim sistemini SD karttan başlatmanız gerektiğinde kullanın
  • eflasher: OS'u eMMC'ye TF kart aracılığıyla yazmanız gerektiğinde kullanın
  • usb: OS'u eMMC'ye USB aracılığıyla yazmanız gerektiğinde kullanın
  • 8G microSD kart edinin;
  • Görüntü dosyalarını indirmek için [indirme bağlantısını ziyaret edin](http://download.friendlyelec.com/NanoPiM4) ("01_Official images/01_SD card images" dizininde);
  • win32diskimager aracını indirin ("05_Tools" dizininde), veya tercih ettiğiniz aracı kullanın;
  • .gz formatındaki sıkıştırılmış dosyayı çıkararak .img formatındaki görüntü dosyasını elde edin;
  • Windows altında win32diskimager aracını yönetici olarak çalıştırın. Aracın ana penceresinde SD kartınızın sürücüsünü, istenen görüntü dosyasını seçin ve "write" butonuna tıklayarak SD kartı yazmaya başlayın.
  • SD kartı çıkarın ve NanoPi-M4'ün microSD kart yuvasına takın;
  • NanoPi-M4'ü açın ve TF karttan başlatılacaktır, bazı modellerin başlatmak için Güç düğmesine basması gerekebilir;
  • 32GB veya daha büyük kapasiteli bir TF kart hazırlayın.
  • Firmware dosyasını indirmek için [bu indirme bağlantısını ziyaret edin](http://download.friendlyelec.com/NanoPiM4) ve XXXX-eflasher-multiple-os-YYYYMMDD-30g.img.gz adlı dosyayı indirin ("01_Official images/02_SD-to-eMMC images" dizininde).
  • Firmware'i TF karta yazın, NanoPi-M4'te kullanmayı düşündüğünüz depolama aygıtını bağlayın, TF kartı takın ve açın, eFlasher GUI'sinde işlemleri gerçekleştirmemiz gerekiyor. Eğer NanoPi-M4'ün bir ekran arayüzü yoksa, VNC kullanabilirsiniz; eFlasher'ı kullanmak için VNC'yi kullanma konusuna bakın.
  • eFlasher GUI'sinde, yüklemek istediğiniz işletim sistemini seçin ve işletim sistemi ayarları arayüzünde, önyükleme yüklemesi için hedefi seçin (genellikle eMMC), ardından sistem yüklemesi için hedefi seçin (seçenekler arasında eMMC, M.2 sabit disk, USB depolama vb. bulunmaktadır).
  • Eğer eMMC mevcut değilse, başka bir TF kartı USB portuna bir USB kart okuyucu aracılığıyla takarak önyükleme hedefi olarak seçebilir ve M.2 veya USB sürücüsünde depolanan sistemle TF karttan önyükleme yapabilirsiniz.
  • Yazma işlemi tamamlandıktan sonra, SD kartı NanoPi-M4'ten çıkarın. Eğer eMMC'den başlatıyorsanız, NanoPi-M4 otomatik olarak yeni yazılmış sisteme yeniden başlayacaktır. Eğer önyükleme yüklemesi bir TF kartta ise, kapatın, önyükleme TF kartını takın ve tekrar açın.
  • Daha ayrıntılı bir kurulum kılavuzu için lütfen bu bağlantıya bakın.
Teknik özellikler (Hardware Spec)
Parametre Değer
SoC Rockchip RK3399
PMU RK808-D PMIC, cooperated with independent DC/DC, enabling DVFS, sofeware power-down, RTC wake-up, system sleep mode
RAM Dual-Channel 4GB LPDDR3-1866, or Dual-Channel 2GB DDR3-1866
Depolama (Flash) no Onboard eMMC, but has a eMMC socket
Ethernet Native Gigabit Ethernet
Wi-Fi/BT 802.11a/b/g/n/ac, Bluetooth 4.1, Wi-Fi and Bluetooth combo module, 2x2 MIMO, dual antenna interface
Video Input one or two 4-Lane MIPI-CSI, dual ISP, up to 13MPix/s，supports simultaneous input of dual camera data
Özellik Video output
Audio Out 3.5mm Dual channel headphone jack, or HDMI
Audio In one microphone input interface
USB 3.0 four USB 3.0 Type-A ports
USB Type-C Supports USB2.0 OTG and Power input
Özellik microSD Slot x 1
Özellik 40Pin GPIO Extension ports:
Özellik 24Pin Extension ports:
Debug one Debug UART, 4 Pin 2.54mm header, 3V level, 1500000bps
LED 1 x power LED and 1 x GPIO Controlled LED
RTC Battery 2 Pin 1.27/1.25mm RTC battery input connector
Power supply DC 5V/3A
PCB 8 Layer, 85 mm x 56 mm
Ambient Operating Temperature -20℃ to 70℃
Kaynaklar
Resmi dokümantasyon (Wiki): https://wiki.friendlyelec.com/wiki/index.php/NanoPi_M4
FriendlyElec ürün sayfası: https://www.friendlyelec.com/index.php?route=product/product&product_id=234
