FriendlyElec resmi teknik dokümantasyonuna dayalı ürün özeti

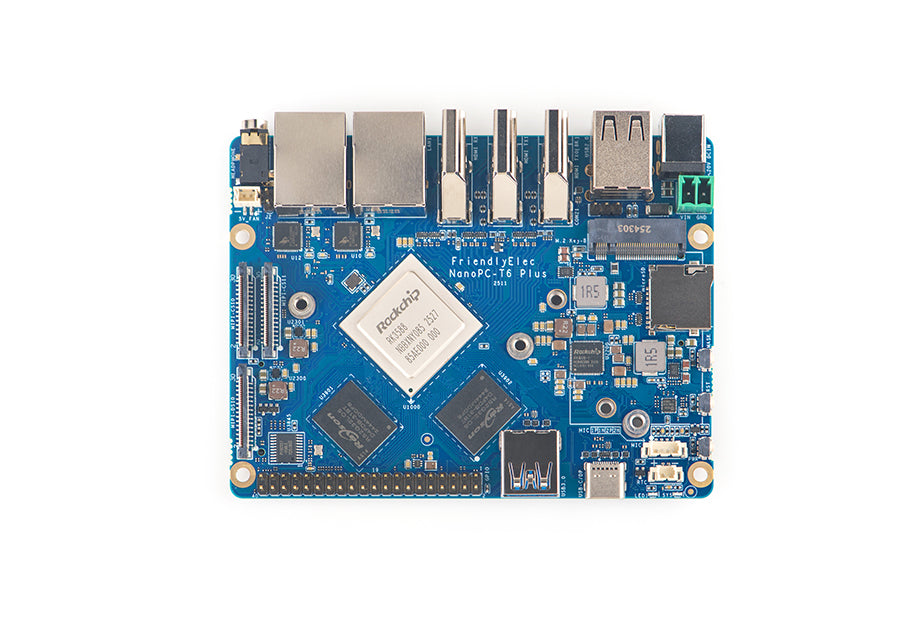

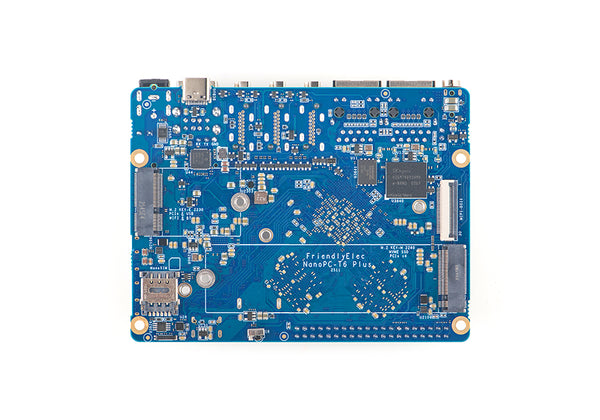

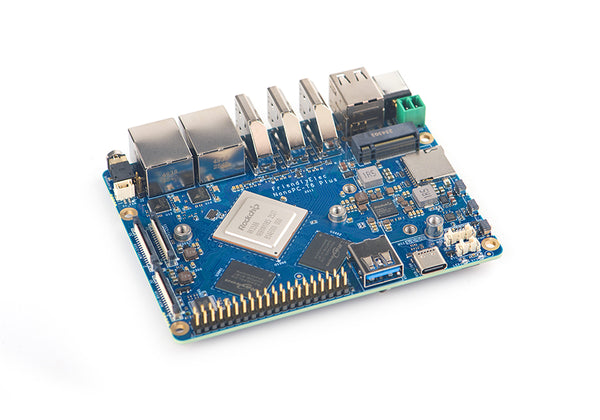

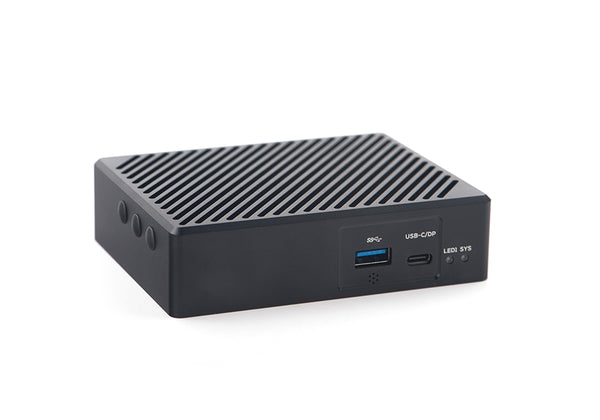

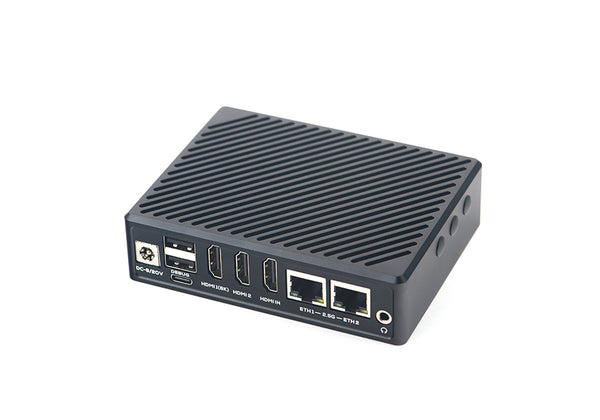

NanoPC-T6 Plus (kısaca "T6 Plus"), FriendlyElec ekibi tarafından tasarlanmış ve geliştirilmiş, kenar bilişim için yüksek performans sunan açık kaynaklı bir platformdur. İki adet 2.5G Ethernet portuna sahiptir. Rockchip'in RK3588S işlemcisine dayanmaktadır ve 8GB/16GB/32GB LPDDR5 RAM ile isteğe bağlı 32GB/64GB/256GB eMMC flaş bellek seçenekleri sunmaktadır. OpenMediaVault, FriendlyWrt, Android, Android TV, Debian, Ubuntu gibi sistemlerle uyumludur. GPU ve VPU hızlandırmasını destekler. T6 Plus, 110 x 82.5 mm boyutlarında kompakt bir kart olup, zengin donanım kaynaklarına ve isteğe bağlı CNC metal kasaya sahiptir. 2 HDMI çıkış portu ve 1 HDMI GİRİŞ portu bulunmaktadır. T6 Plus, 8K60p H.265/VP9, 8K30p H264 gibi video akışlarını oynatabilir ve 4K60p H.265 gibi video akışlarını kaydedebilir. T6 Plus, bir M.2 M-Key yuvası ile M.2 NVME SSD disk desteği, bir M.2 E-Key ile M.2 2230 WiFi modülü desteği ve bir M.2 B-Key ile M.2 4G LTE modülü desteği sunmaktadır. Ayrıca, bir USB 3.0 ve iki USB 2.0 portu ile bir tam özellikli USB-C portu bulunmaktadır. Özetle, T6 Plus, çoklu Ethernet portları ile mini makine görüş sistemleri geliştirmek isteyen kurumsal müşteriler için ve gömülü sistem meraklıları için prototip tasarımlarını keşfetmek ve uygulamak amacıyla uygun bir seçenektir.
Ürün kodu: RK3588 NanoPC-T6 Plus
Paket içeriği
- NanoPC-T6 Plus
- MicroSD Kart/TF Kart: Class 10 veya üzeri, minimum 8GB SDHC
- DC 12V/2A güç kaynağı
- Geliştirme ve derleme yapmak için internete bağlanabilen bir bilgisayara ihtiyacınız var. Ubuntu 20.04 64-bit sistemini kurmanız ve geliştirme ortamını başlatmak için aşağıdaki scripti kullanmanız veya docker konteyneri kullanmanız önerilir.
- sd: Tüm işletim sistemini SD karttan başlatmanız gerektiğinde kullanın.
- eflasher: TF kart aracılığıyla eMMC'ye işletim sistemini yüklemeniz gerektiğinde kullanın.
- usb: USB aracılığıyla eMMC'ye işletim sistemini yüklemeniz gerektiğinde kullanın.
- 8G microSD kart edinin.
- İndirme bağlantısını ziyaret ederek görüntü dosyalarını indirin ("01_Official images/01_SD card images" dizininde).
- win32diskimager aracını indirin ("05_Tools" dizininde) veya tercih ettiğiniz aracı kullanın.
- .gz formatındaki sıkıştırılmış dosyayı çıkararak .img formatındaki görüntü dosyasını elde edin.
- Windows altında win32diskimager aracını yönetici olarak çalıştırın. Aracın ana penceresinde SD kartınızın sürücüsünü, istenen görüntü dosyasını seçin ve "write" butonuna tıklayarak SD kartı yazmaya başlayın.
- SD kartı çıkarın ve NanoPC-T6 Plus'ın microSD kart yuvasına takın.
- NanoPC-T6 Plus'ı açın ve TF karttan başlatılacaktır, bazı modellerin başlatmak için Güç düğmesine basması gerekebilir.
- Minimum 8G kapasiteye sahip bir SDHC kart edinin.
- İndirme bağlantısını ziyaret ederek görüntü dosyalarını indirin ("01_Official images/02_SD-to-eMMC images" dizininde) ve win32diskimager aracını indirin ("05_Tools" dizininde).
- .gz formatındaki sıkıştırılmış dosyayı çıkararak .img formatındaki görüntü dosyasını elde edin.
- Windows altında win32diskimager aracını yönetici olarak çalıştırın. Aracın ana penceresinde SD kartınızın sürücüsünü, istenen görüntü dosyasını seçin ve "write" butonuna tıklayarak SD kartı yazmaya başlayın.
- SD kartı çıkarın ve NanoPC-T6 Plus'ın microSD kart yuvasına takın.
- NanoPC-T6 Plus'ı açın, SD karttan başlatılacak ve otomatik olarak EFlasher'ı çalıştırarak işletim sistemini kartın eMMC'sine yükleyecektir.
- Yükleme tamamlandıktan sonra, SD kartı NanoPC-T6 Plus'tan çıkarın, NanoPC-T6 Plus otomatik olarak yeniden başlatılacak ve eMMC'den başlatılacaktır.
- Otomatik Yükleme (Varsayılan Davranış)
Teknik özellikler (Hardware Spec)
| Parametre |
Değer |
| SoC |
Rockchip RK3588 |
| RAM |
64-bit 8GB/16GB/32GB LPDDR5 |
| eMMC Flash |
32GB/64GB/256GB eMMC, at HS400 mode |
| Nor Flash |
32MB SPI Nor Flash |
| microSD |
support up to SDR104 mode |
| Ethernet |
2 x PCIe 2.5G Ethernet |
| Özellik |
1 x USB 3.0 Type-A |
| Özellik |
1 x Full function USB Type‑C™ port, support DP display up to 4Kp60, USB 3.0 |
| Özellik |
2 x USB 2.0 Type-A |
| Özellik |
Video input: |
| Özellik |
Video output: |
| Özellik |
Audio: |
| Özellik |
GPIO: |
| Özellik |
M.2 Connectors |
| Özellik |
others: |
| Power supply |
5.5*2.1mm DC Jack & 2-Pin 3.5mm pitch connector, 12VDC input. |
| PCB |
8 Layer, 110x82.5x1.6mm |
| Ambient Operating Temperature |
0℃ to 70℃ |
