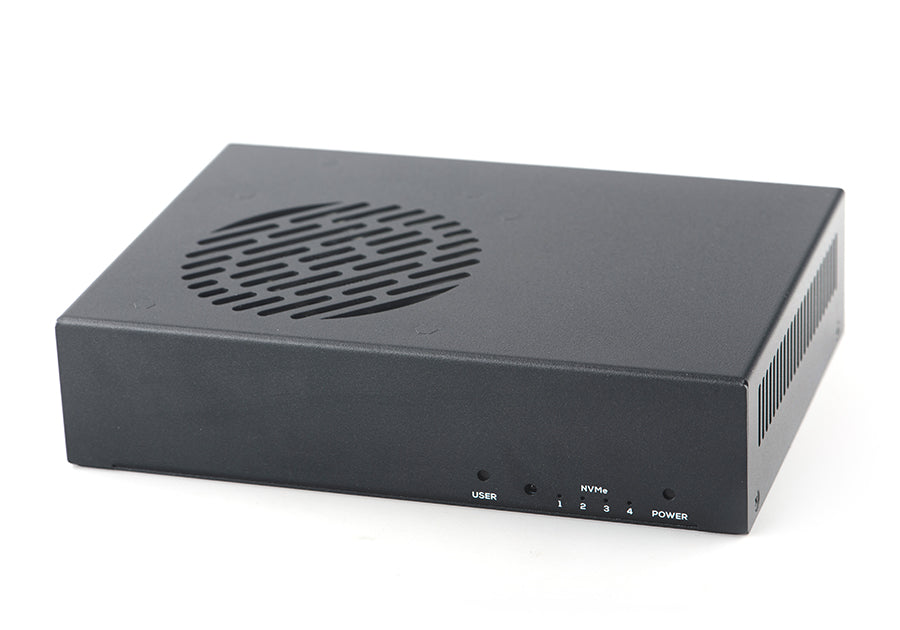

FriendlyElec CM3588/CM3588 PLUS NAS Kit with Cooling Fan

FriendlyElec

FriendlyElec CM3588/CM3588 PLUS NAS Kit with Cooling Fan

4,272.00TL +KDV

FriendlyElec resmi teknik dokümantasyonuna dayalı ürün özeti

CM3588'inizi kullanmaya başlamadan önce aşağıdaki öğeleri hazırlayın.

Ürün kodu: CM3588

Paket içeriği
  • CM3588 Ana Kart
  • CM3588 NAS Kit Taşıyıcı Kartı
  • MicroSD Kart/TF Kart: Class 10 veya üzeri, minimum 8GB SDHC
  • DC 12V/2A güç kaynağı
  • Geliştirme ve derleme yapmanız gerekiyorsa, internete bağlanabilen bir bilgisayara ihtiyacınız var. Ubuntu 20.04 64-bit sistemini kurmanız ve geliştirme ortamını başlatmak için aşağıdaki scripti kullanmanız veya docker konteyneri kullanmanız önerilir.
  • sd: Tüm işletim sistemini SD karttan başlatmanız gerektiğinde kullanın.
  • eflasher: TF kart aracılığıyla eMMC'ye işletim sistemini yüklemeniz gerektiğinde kullanın.
  • usb: USB aracılığıyla eMMC'ye işletim sistemini yüklemeniz gerektiğinde kullanın.
  • 8G microSD kart edinin.
  • İndirme bağlantısını ziyaret ederek görüntü dosyalarını indirin ("01_Official images/01_SD card images" dizininde).
  • win32diskimager aracını indirin ("05_Tools" dizininde) veya tercih ettiğiniz aracı kullanın.
  • Sıkıştırılmış .gz formatındaki dosyayı çıkararak .img formatındaki görüntü dosyasını elde edin.
  • Windows altında win32diskimager aracını yönetici olarak çalıştırın. Aracın ana penceresinde SD kartınızın sürücüsünü, istenen görüntü dosyasını seçin ve "write" butonuna tıklayarak SD kartı yazmaya başlayın.
  • SD kartı çıkarın ve CM3588'in microSD kart yuvasına takın.
  • CM3588'i açın ve TF kartınızdan başlatılacaktır, bazı modellerin başlatmak için Güç düğmesine basması gerekebilir.
  • Minimum 8G kapasiteli bir SDHC kart edinin.
  • İndirme bağlantısını ziyaret ederek görüntü dosyalarını indirin ("01_Official images/02_SD-to-eMMC images" dizininde) ve win32diskimager aracını ("05_Tools" dizininde) indirin.
  • Sıkıştırılmış .gz formatındaki dosyayı çıkararak .img formatındaki görüntü dosyasını elde edin.
  • Windows altında win32diskimager aracını yönetici olarak çalıştırın. Aracın ana penceresinde SD kartınızın sürücüsünü, istenen görüntü dosyasını seçin ve "write" butonuna tıklayarak SD kartı yazmaya başlayın.
  • SD kartınızı çıkarın ve CM3588’in microSD kart yuvasına takın.
  • CM3588'i açın, SD karttan başlatılacak ve otomatik olarak EFlasher'ı çalıştırarak işletim sistemini kartın eMMC'sine yükleyecektir.
  • Yükleme tamamlandıktan sonra, SD kartı CM3588'den çıkarın, CM3588 otomatik olarak yeniden başlatılacak ve eMMC'den başlatılacaktır.
  • Otomatik Yükleme (Varsayılan Davranış)
Teknik özellikler (Hardware Spec)
Parametre Değer
SoC Rockchip RK3588
RAM 64-bit 4GB/8GB/16GB LPDDR4X up to 2133MHz, 32GB LPDDR5 up to 2400MHz
Depolama (Flash) 0GB/64GB/256GB eMMC, at HS400 mode
Özellik 1 x microSD interface, support up to SDR104 mode
Özellik 1 x On-board PCIe 2.5G ethernet controller (RTL8125B)
Özellik USB:
Özellik PCIe:
Özellik HDMI output:
HDMI input 1 x HDMI input, up to 4Kp60
Özellik MIPI RX:
Özellik MIPI TX:
Özellik Codec:
Özellik GPIO:
Özellik others:
Power supply 5~20VDC input, 20W max
PCB 8 Layers, CM3588 is 55x65x1.6mm, CM3588 Plus is 55x67.5x1.6mm.
Stacking height 6.6mm
Connector 4 x DF40C-100DP-0.4V(51), the mating connector is DF40HC(3.0)-100DS-0.4V(51)
Ambient Operating Temperature 0℃ to 70℃
Kaynaklar
Resmi dokümantasyon (Wiki): https://wiki.friendlyelec.com/wiki/index.php/CM3588
FriendlyElec ürün sayfası: https://www.friendlyelec.com/index.php?route=product/product&product_id=318
